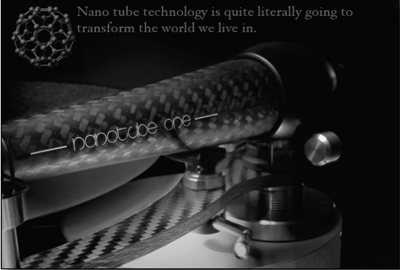

Nanotube One Tonearm 奈米管-碳纖維唱臂
20年來，Wilson Benesch 只發表過三款類比唱臂。20年後，Wilson Benesch 很高興宣告，在碳複合材料科技的研發上，再次取得重要突破。
如同所有 Wilson Benesch 的產品設計，產品名稱源取於相關的材料科技、亦或是幾何運用。Nanotube 奈米管-碳纖維唱臂之名，正是來自於、奈米碳管 - 航太級高係數強化之碳纖維環氧樹脂基體。
Why is strength so important? 強度的重要意義
當"振動"於物質中傳遞時，傳遞波的能量大小將與物質變形的彈性度有關。 愈硬性的材料，則傳遞波的頻率也愈高。讓我們比較一些常用於唱臂製造的材料強度，並適時的對比於碳纖維、以及碳奈米管。
鎂的強度為 275MPa，到了鋁，則增為 600MPa；鈦再略增為 1,300MPa，然後到了鋼，則強度變為 2,000MPa。而碳纖維的強度則有 4,300MPa，對比於上述的金屬材料，這已是巨大的勝出了；而最後面的碳奈米技術材料呢? 強度則為 62,300MPa，這可不僅只是一些差異而已。
Isotropic and Anisotropic materials. 同向性與異向性材料
異向性材料，意思是指具方向性的。因之當受壓時，負載體在某些特定的方向上，將會有更具效率的傳遞性。以碳纖維為例，當碳纖維的編排平行與纖維本體、或沿著紋理之時，將顯現出最大強度。這樣的特性能力，使得我們不僅得以控制能量在結構體中的流向，也同時可以控制減震阻尼。因為，當能量企圖穿越或垂直於碳纖維時，將會遭遇非常高的阻尼減損，這來自於高係數的纖維本體，以及存在於碳纖維陣列中、數以百萬計的組織界面。
每一種界面或材質，都會造就能量損失；在奈米碳管強化結構中，這種能損尤其顯著。
The Nanotube tube structure. 奈米管-碳纖維唱臂之臂管結構
臂管本身，由"螺旋編織"之碳纖維組成，以便從十億條碳纖維絲中，得到最堅實的扭力強度和最大內部阻尼。局部有限元分析結果顯示，額外的超高係數單向纖維，分部於一些小區域中，增加了巨大的剛性卻不會增加任何質量。之後，再由環氧樹脂矩陣負責強化處理。
整體奈米管-碳纖維臂管製成後，再經額外的低質量、高壓縮內部隔板，更進一步提升性能。 這強化了臂管的硬力、並提供了優異的交叉軸向阻尼因子。 臂管內線材也與管內結構隔離開來，為低電平訊號做最佳配置。最後，些許的表面處理增進美觀，奈米管-碳纖維唱臂於焉告成。
最終結果顯示，在硬力係數與阻尼因子上，奈米管-碳纖維唱臂又是"超量級"的提升。 這了不起的成就，將之前對於任何金屬、陶瓷材料的領先基準，又超前了好幾個數量級(10的次方倍)。

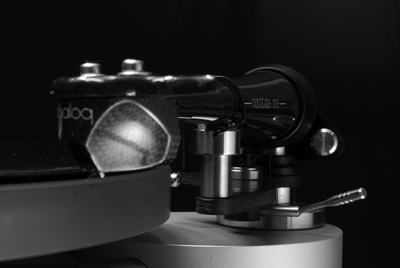

奈米管-碳纖維唱臂還有其他精進之處，使得整體系統更"不可聞"(更不共振)，也更便於設定與使用。雖然重心平衡錘看似雷同於前者，但實已經完全改造。兩階段順服安裝，得以阻擋任何金屬與碳材潛在的共振。平衡錘的重量並經最佳化，以搭配 Wilson Benesch 碳纖維唱頭之調校所需。原先一些金屬結構、包括抗滑系統，現在則以碳纖維取代。而垂直方位角 V.T.A.的調整設計，現在則可精確到百分之一毫米。
Wilson Benesch 類比盤臂調整秘笈，開放下載 !
Wilson Benesch - Analogue Manual, pdf 2.39MB >> Download |
|||
